    实验室整体设计方案
    实验室供气系统


    一、实验室用气体种类



              实验室常用的气体有精密分析仪器使用的高纯气体、化学反应实验使用的实验气体( 氯气 )及辅助实验使用的煤气、压缩空气等,气相色谱、气质联用、原子吸收、ICP等精密仪器使用的高纯气体主要有不燃气体(氮气、二氧化碳)、,惰性气体( 氢气、氦气 )、易燃气体( 氢气、乙炔 )、助燃气体 ( 氧气 )等。

              实验室用气主要由气体钢瓶提供,个别气体可由气体发生器提供。常用的钢瓶外部颜色区分及标志:氧气瓶( 天蓝色黑字 )、氢气瓶( 深绿色红字 )、氨气瓶( 黑色黄字 )、压缩空气瓶( 黑色白字 )、乙炔瓶(红色白字 )、二氧化碳瓶( 铝白黑字 )、氩气瓶( 灰色绿字 )、氦气瓶( 棕色 )。



        二、实验室供气方式



              实验室供气系统按其供应方式可分为集中供气与分散供气。



         1)分散供气是将气瓶或气体发生器分别放在各个仪器分析室,接近仪器用气点,使用方便,节约用气,投资少;但由于气瓶接近实验人员,安全性欠佳,一般要求采用防爆气瓶柜,并带报警功能与排风功能。报警器可分为可燃性气体报警器及非可燃性气体报警器。气瓶柜应设有气瓶安全提示标志,气瓶安全固定装置。

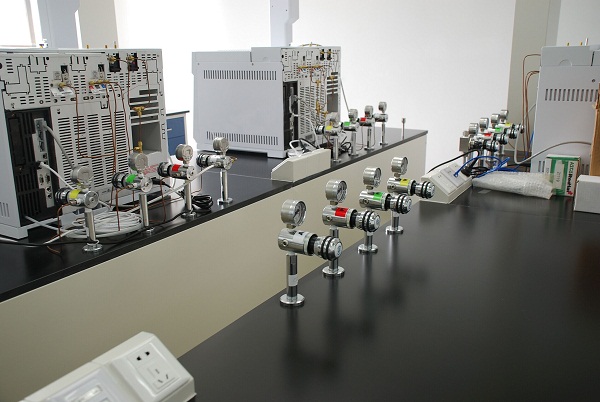

        2)集中供气是将各种实验分析仪器需要使用的各类气体钢瓶,全部放置在实验室似外独立的气瓶间内,进行集中管理,各类气体从气瓶间以管道输送形式,按照不同实验仪器的用气要求输送到每个实验室不同的实验仪器上。整套系统包括气源集合压力控制部分( 汇流排 )、输气管道部分( EP级不锈钢管 )、二次调压分流部分( 功能柱 )以及与仪器连接的终端部分( 接头、截止阀 )。整套系统要求具有良好的气密性、高洁净度、耐用性和安全可靠性,能满足实验仪器对各类气体不间断连续使用的要求,并且在使用过程中根据实验仪器工作条件对整体或局部气体压力、流量进行全量程调整以满足不同的实验条件的要求。



         集中供气可实现气源集中管理,原理实验室,保障实验人员的安全;但供气管道长,导致浪费气体,开启或关闭气源要到气瓶间,使用欠方便。



           三、气瓶间及气瓶的安全规范



               1)气瓶应专瓶专用,不能随意改装其他种类的气体。



               2)气瓶室严禁靠近火源、热源、有腐蚀性的环境。



                3)气瓶室必须使用防爆开关和灯具,周围禁止动用明火。



                4)气瓶室应由通风设备,保持阴凉,气瓶室顶部应该留有泄流孔防止氢气的聚集。



                 5)空瓶与实瓶分区放置。气瓶室易燃易爆气瓶应该与助燃气瓶隔离。



                 6)瓶阀、接管螺丝和减压阀等附件完好齐全,无漏气,滑丝,表针松动等危险情况,各种气压表一般不得混用。



                 7)气瓶在存储、使用时必须直立放置,工作地点不固定且移动较频繁时,应固定在专用手推车上,防止倾倒,严禁卧放使用。
