实验室废水处理设备主要包含以下单元：酸碱中和系统，絮凝沉淀系统，曝气系统，自动加药系统、精密过滤吸附系统、高压电解系统、自动反洗系统、光催化氧化系统，全自动电控系统等。

加药系统主要分为PAC加药系统、PAM加药系统、酸加药系统、碱加药系统。

精密过滤吸附系统主要包括多介质过滤器及其配套的泵组阀件等。

高压电解系统包括臭氧发生器组件。

光催化氧化系统包括UV光源及光触媒催化装置。

电控系统包括整套处理设备中电器的自动/手动控制。

• 工艺流程说明：

1.实验室废水经现场污水管道收集后集中至污水主管道（规格：φ50，材质：UPVC）后自流进入废水收集箱内，废水收集箱为PE材质，收集箱主要作用为调节水量、均化水质。
废水收集箱内液位到达高液位，污水提升泵自动启动，污水收集箱内液位降低至低液位时，污水提升泵自动停止。

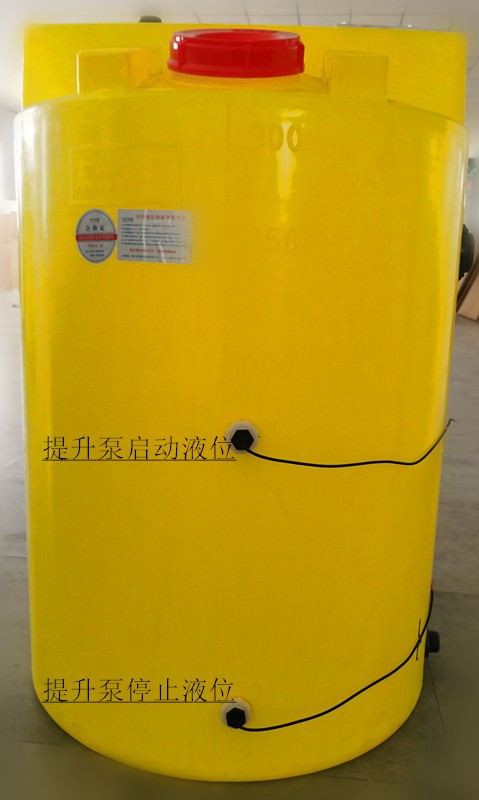

收集箱高低液位开关/提升泵/流量计的安装方法见下图。



收集水箱实拍图

2.实验室废水经由提升泵定量提升至实验室污水处理设备主机。在污水处理设备主机中首******行酸碱中和调节系统，进行酸碱中和反应，在此通过pH自动控制仪，利用计量泵******投加一定量碱液或酸液，调节废水pH值至6～9之间（出厂前已设置）。

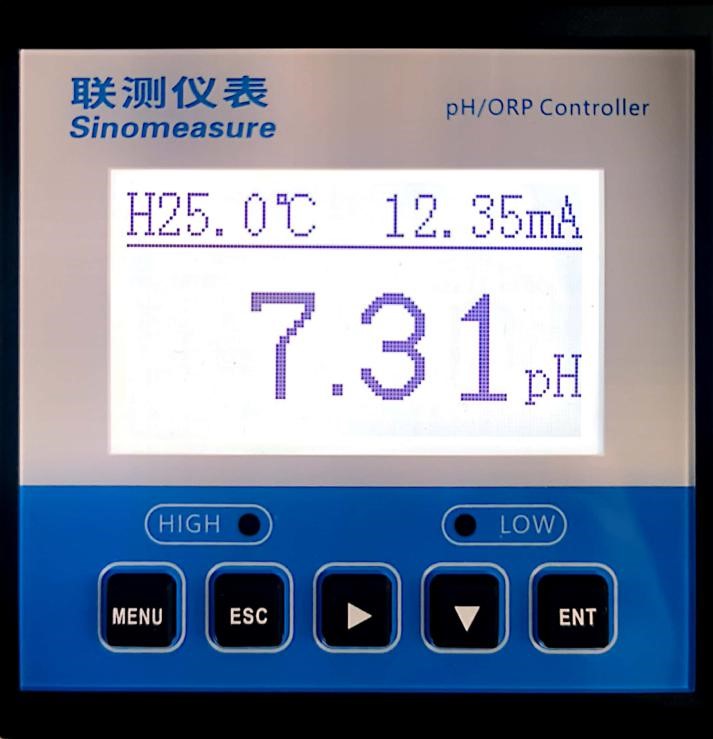

PH/ORP控制仪实拍图
3.在弱碱性条件下，废水中含有铁、镉、铜、锰、镍、铅、铬等重金属离子可与OH-发生化学反应生成氢氧化物沉淀。酸碱中和出水自流进入沉淀池，酸碱中和产生的沉淀以及污水中其他悬浮物在沉淀池内，在PAM/PAC絮凝作用下快速沉淀。
4.沉淀池出水自流进入高压电解氧化还原系统。
5.高压电解氧化还原系统处理后的废水经由过滤增压泵提升进入多介质过滤器，尚未被去除的细小悬浮物、微量金属及极少量的有机物等，通过多介质滤料的吸咐截留作用去除，部分游离态金属离子及沉淀被重金属捕捉器吸附截留。
6.吸附截留后的废水依次自流进入光催化氧化系统、化学氧化处理单元（选配）处理后，即可排放。

    整个废水处理流程，通过自动控制系统控制，实现无人值守。

三、产品特点
1.采用PH中和沉淀、高压臭氧电解氧化、光催化氧化、多介质过滤吸附等技术处理废水中的各类污染物；
2.采用微电脑程序实时监测、控制废水的水质变化和处理流程，实现全天候全自动运行，无需专人值守；
3.利用pH/ORP控制仪和计量泵******控制投药量；
4.采用******的空气搅拌泵，气水接触充分，反应******；
5.操作方便，运行稳定，使用寿命长，运行、维护费用低;
6.占地面积小，可根据不同情况安置于室内或室外;
7.可应用户的不同要求，进行量身设计、制造。

四、设备配置功能
1.全自动PLC控制系统，LED全中文操作页面，实时显示运行状态信息。
2.清洗及校正功能;具备全自动清洗功能和参数校正功能。
3.报警功能：具有系统故障、试剂存量不足、无水、数值超标异常等情况下的自动报警功能。
4.远程控制功能：远程监控：①远程访问系统；②远程管理；③远程控制等。设备需提供综合废水处理远程控制系统软件。（选配）
5.开机自检，缺水保护报警，低液位自动停机，停电后开机自动复位功能。
6.具备排气功能，确保实验室的环境及实验人员的健康。
7.具备溢流功能，确保突发情况时不影响正常实验排水。

四、加药配比说明
    实验室废水处理设备主机内部标配四种加药箱，分别为PAC加药箱、PAM加药箱、酸加药箱、碱加药箱，化学氧化加药箱为选配。四种加药箱均设有手动加水球阀，方便配药溶药使用。

    使用方按照投料溶液的比例配置药剂，建议配比浓度（质量浓度）如下，
※PAC：3%-5% （30升加药桶约0.9-1.5公斤）
※PAM：0.01%-0.02%，（30升加药桶约0.03-0.06公斤）
※酸（建议草酸）：5%  同PAC
※碱（建议片碱）：5%  同PAC
※次氯酸钠：5%（选配）
建议酸/碱计量泵调至15次/分钟左右，PAC/PAM泵调至20次/分钟左右。
